Odvíjecí bubny a odvíjecí zařízení

odvijak

Odvíjecí bubny jsou navrženy a vyráběny tak, aby odpovídaly požadavkům různých podmínek provozu. Konstrukce odvíjecích bubnů je vyrobena z ocelových profilů, vyztužených silnými plechy. Všechny rotační součásti jsou uloženy v kvalitních ložiskách.

Vyrábíme několik základních typů bubnů:

1

Odvíjecí buben svislý – 1t

Maximální nosnost: 1000kg

Rozměry otvoru svitku: 480 – 650mm

Maximální vnější průměr svitku: 1600mm

Maximální šíře svitku: 180mm

Rozměry: 800x600x1460

Hmotnost bubnu: 220kg

Rozevírání vřetene: manuální, otáčením středové matice

1

Odvíjecí buben svislý – 2t

Maximální nosnost: 2000kg

Rozměry otvoru svitku: 480 – 650mm

Maximální vnější průměr svitku: 2100mm

Maximální šíře svitku: 400mm

Rozměry: 920x1350x1950

Hmotnost bubnu: 360kg

Rozevírání vřetene: manuální, otáčením středové matice

Volitelné příslušenství: přítlačné rameno, pohon

1

Odvíjecí buben svislý – 2x2t:

Maximální nosnost: 2x2000kg

Rozměry otvoru svitku: 480 – 650mm

Maximální vnější průměr svitku: 2100mm

Maximální šíře svitku: 400mm

Rozměry: 1800x1600x2000

Hmotnost bubnu: 900kg

Rozevírání vřetene: manuální, otáčením středové matice

Otáčení věže bubnu : elektromotorem

Volitelné příslušenství: přítlačné rameno, pohon

1

Odvíjecí buben svislý – 5t:

Maximální nosnost: 5000kg

Rozměry otvoru svitku: 480 – 650mm

Maximální vnější průměr svitku: 2000mm

Maximální šíře svitku: 550mm

Rozměry: 1800x1800x2000

Hmotnost bubnu: 1200kg

Rozevírání vřetene: hydraulické

Otáčení vřetene: JOG nebo plně poháněný

Volitelné příslušenství: přítlačné rameno, nakládací vozík

1

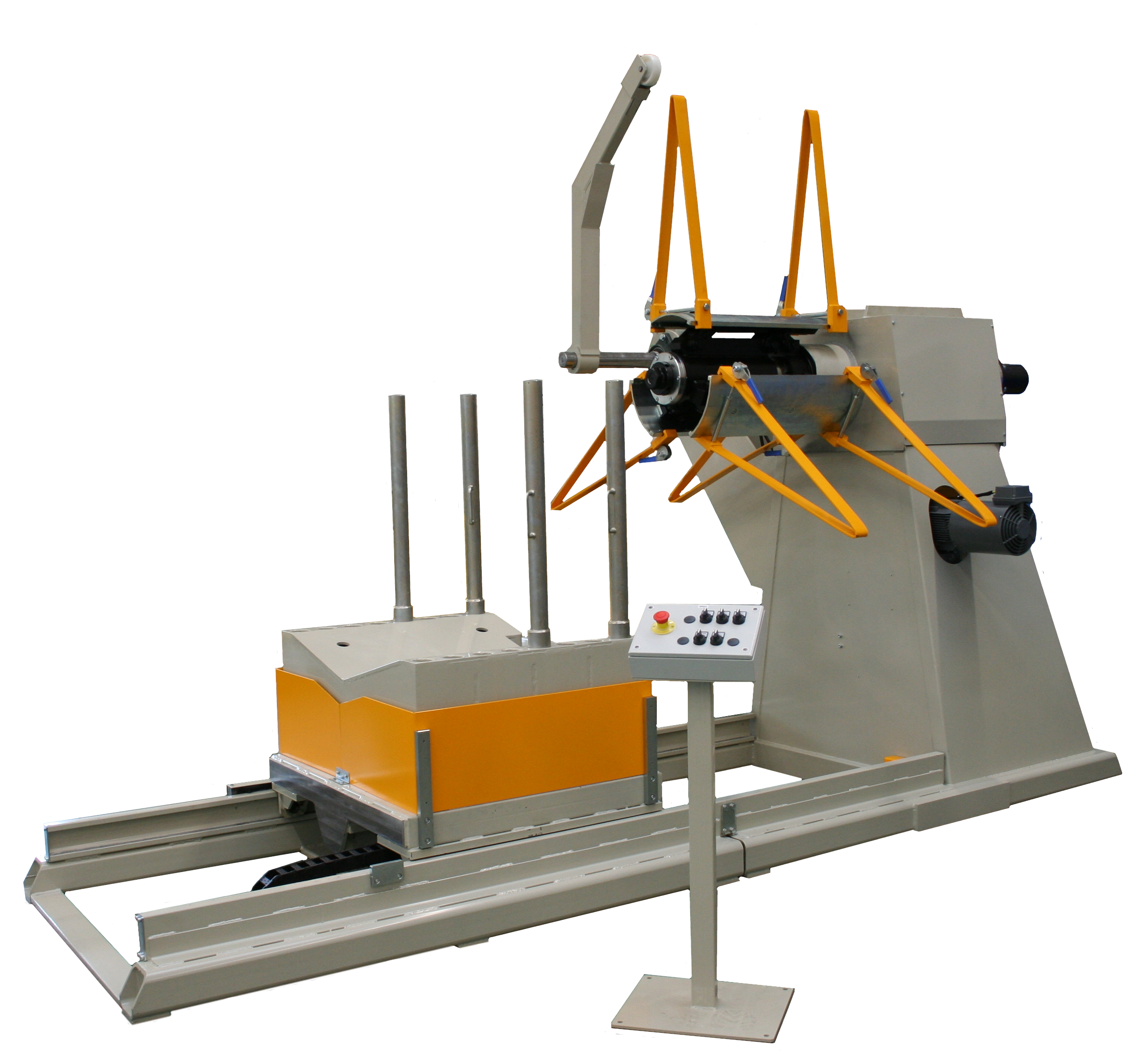

Odvíjecí buben oboustranně podepřený – 5t

Maximální nosnost: 5000kg

Rozměry otvoru svitku: 460 – 630mm

Maximální vnější průměr svitku: 1400mm

Maximální šíře svitku: 1500mm

Hmotnost bubnu: 360kg

Rozměry: 2100x900x950

Rozevírání vřetene: manuální, otáčením středové matice
